[쿠버플로우] 설치 및 세팅하기

목차



Master노드 버전 정리

- kubernetes : v1.28.15

- kustomize : v5.6.0

- kubeflow : v1.8.0

1. Kubeflow 설치 및 접속

01. Kubeflow 설치하기

kustomize를 설치함

curl -s "https://raw.githubusercontent.com/kubernetes-sigs/kustomize/master/hack/install_kustomize.sh"  | bash
install kustomize /usr/bin/kustomize

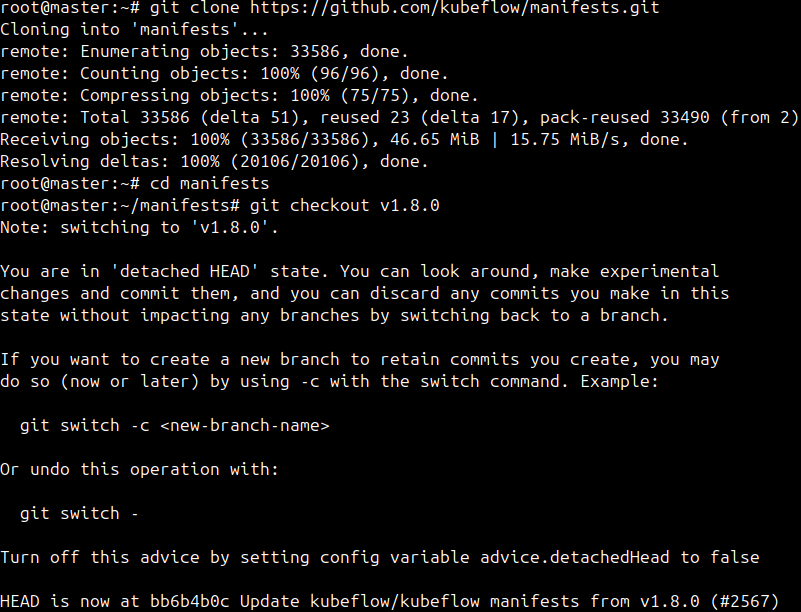

manifest git을 clone 함

git clone https://github.com/kubeflow/manifests.git
cd manifests
git checkout v1.8.0







http로 접속할 수 있도록 설정함

- 아래 3개 파일의 secure_cookies를 false로 설정함

1. apps/jupyter/jupyter-web-app/upstream/base/params.env
2. apps/tensorboard/tensorboards-web-app/upstream/base/params.env
3. apps/volumes-web-app/upstream/base/params.env

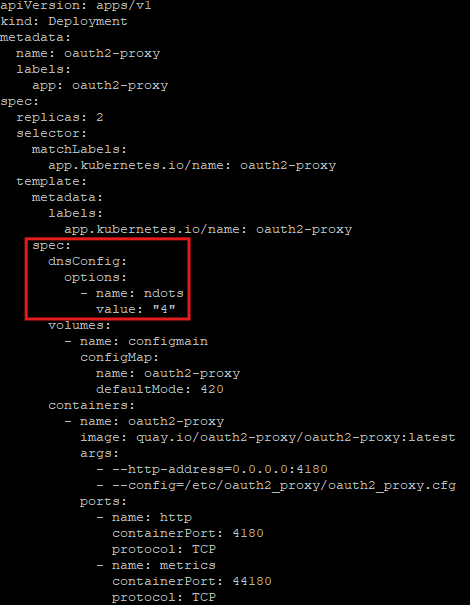

deployment.yaml 수정

common/oidc-client/oauth2-proxy/base/deployment.yaml

- ndots를 4로 설정

apiVersion: apps/v1
kind: Deployment
metadata:
  name: oauth2-proxy
  labels:
    app: oauth2-proxy
spec:
  replicas: 2
  selector:
    matchLabels:
      app.kubernetes.io/name: oauth2-proxy
  template:
    metadata:
      labels:
        app.kubernetes.io/name: oauth2-proxy
    spec:
      dnsConfig:
        options:
          - name: ndots
            value: "4"

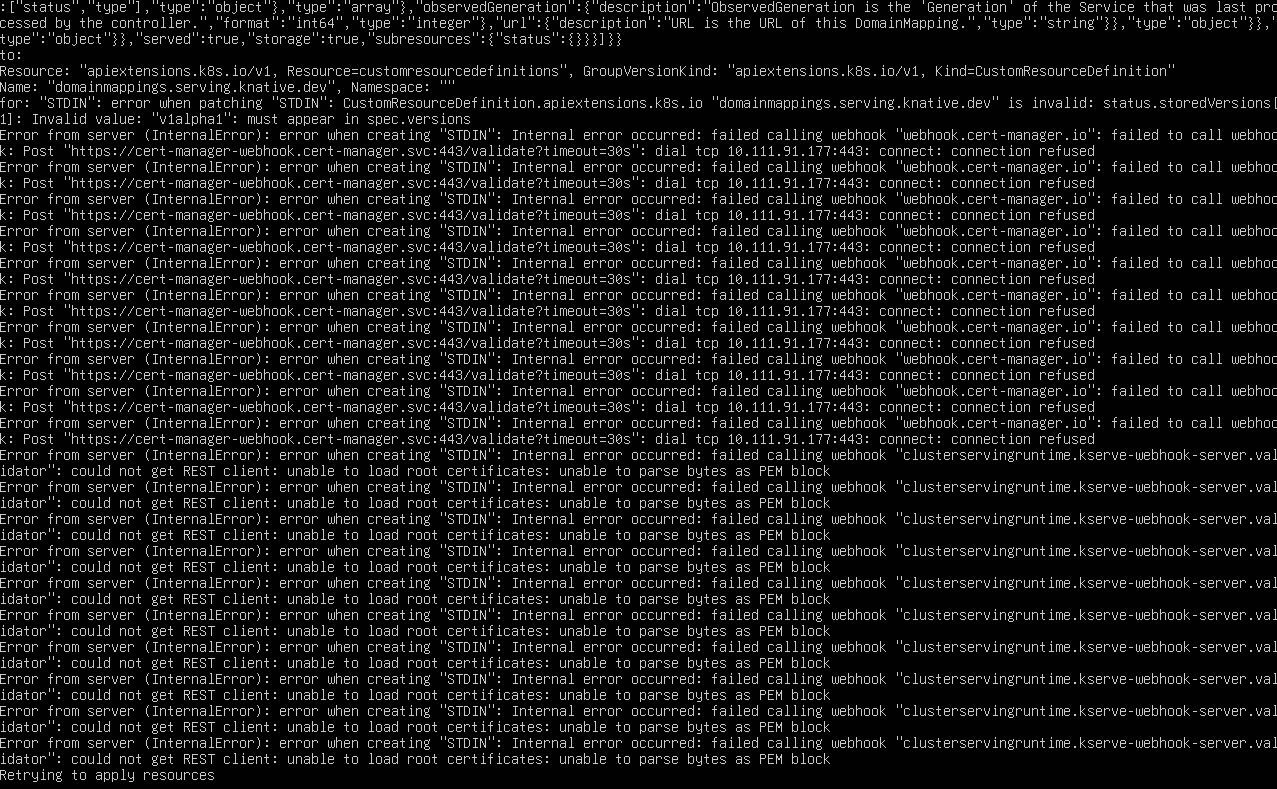

kustomize를 사용해 kubeflow 설치하기

- 5분에서 10분 정도 소요됨

- 모든 pod가 running이 될 때까지 기다림

while ! kustomize build example | kubectl apply -f -; do echo "Retrying to apply resources"; sleep 20; done







02. Kubeflow 접속하기

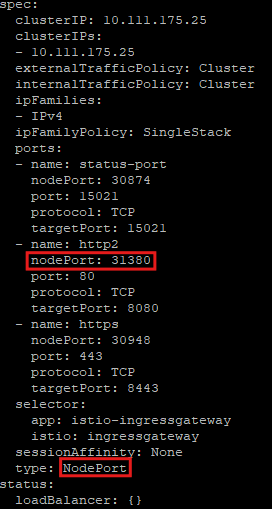

istio-ingressgateway 수정

- 기본적으로 ClusterIP 타입으로 생성되기 때문에, 호스트 환경에서 접속하기 위해 NodePort로 변경

kubectl edit -n istio-system svc istio-ingressgateway





Kubeflow 접속 해결

- http://{Node IP + 포트번호}로 접속

- 이때 Access to {IP주소} was denied You don't hava authorization to view this page. HTTP ERROR 403 이런 오류가 뜸



1. PVC 정보 확인함
   - authservice-pvc가 Pending 상태로 뜸
   - 요청한 PersistentVolumeClaim(PVC)에 연결할 수 있는 PersistentVolume(PV)이 없음
   - 이로 인해 oidc-authservice Pod도 실행되지 않고, 결국 403 인증 오류가 생김


   kubectl get pvc -n istio-system






2. local-path-provisioner 설치함
   - 로컬 테스트 환경이라 local-path StorageClass를 사용함


   kubectl apply -f https://raw.githubusercontent.com/rancher/local-path-provisioner/master/deploy/local-path-storage.yaml


   - 설치 후 StorageClass 목록에 local-path가 나타나야 함


   kubectl get storageclass




3. PVC에 local-path 지정
   - oidc-authservice에서 사용하는 PVC 리소스를 수정함


   nano authservice-pvc.yaml




   apiVersion: v1
   kind: PersistentVolumeClaim
   metadata:
     name: authservice-pvc
     namespace: istio-system
   spec:
     accessModes:
       - ReadWriteOnce
     resources:
       requests:
         storage: 10Gi
     storageClassName: local-path


   - PVC yaml 파일 수정 후 적용함


   kubectl delete pvc authservice-pvc -n auth
   kubectl apply -f authservice-pvc.yaml




4. PVC 바인딩 상태 확인


   kubectl get pvc -n istio-system





Kubeflow 접속

- http://{Node IP + 포트번호}로 접속

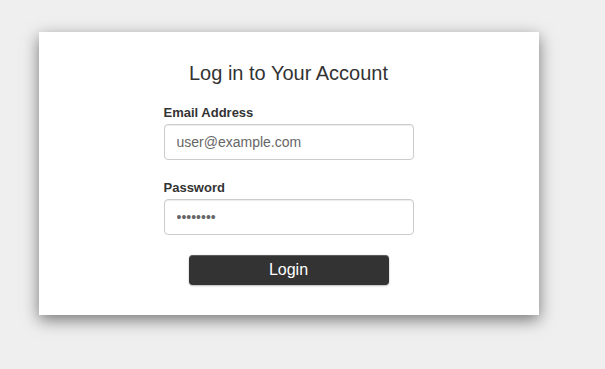

- 아래 사진과 같은 사이트가 뜨는데 기본 계정으로 로그인

• 기본 계정 : user@example.com
• 패스워드 : 12341234

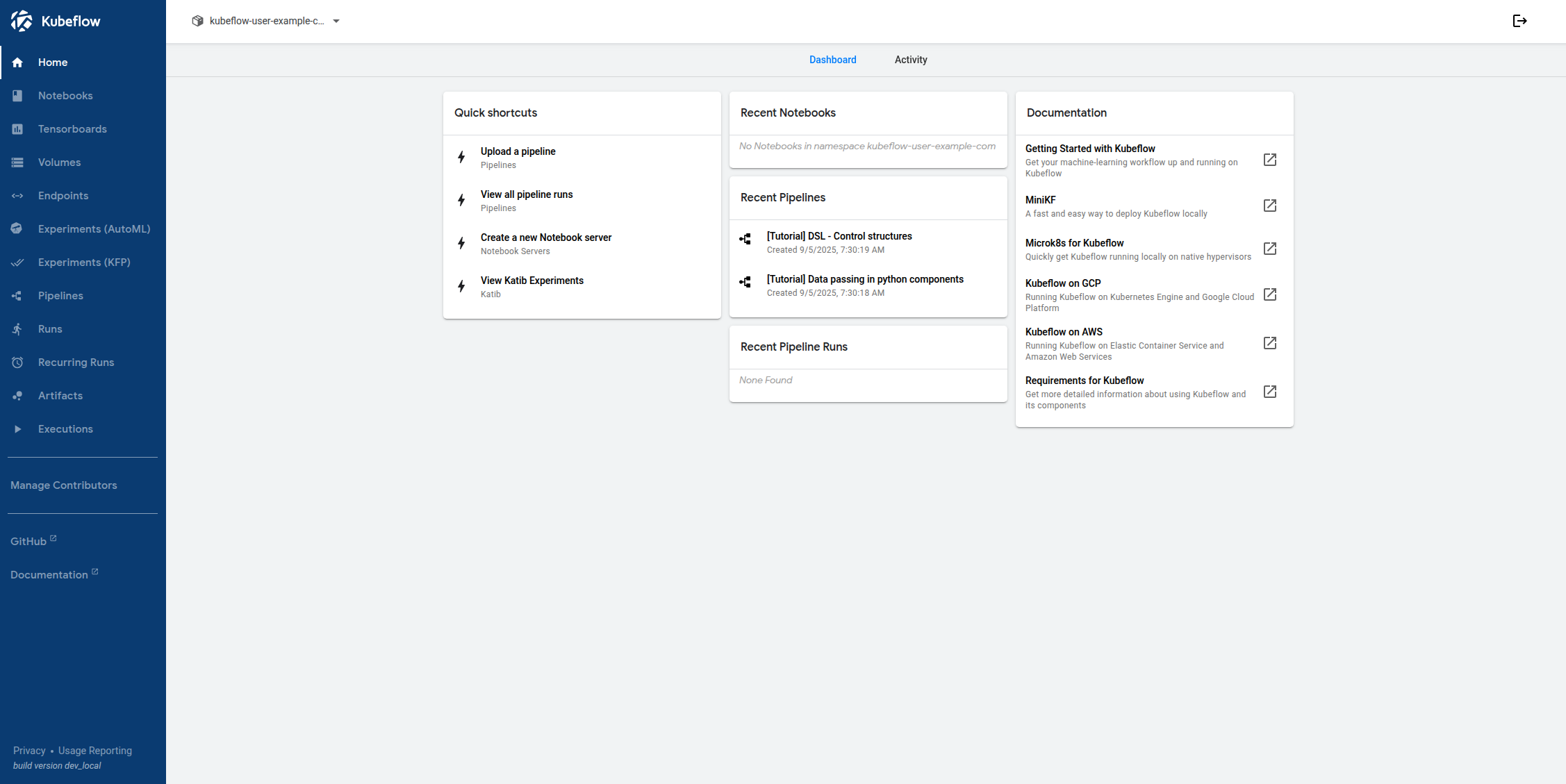

- 이렇게 뜨면 접속 성공!



03. Kubeflow 삭제

- 단일 명령어로 Kubeflow 삭제가 가능함

cd /home/$USER/manifests
kustomize build example | kubectl delete -f -





2. kubeflow 사용자 세팅

01. 유저 프로필 생성하기

1. profile.yaml을 활용해 유저 프로필 생성하기
   - kubeflow > manifests > common > dex > base 경로에 yaml 파일 생성
   - nang-profile.yaml로 생성함







   apiVersion: kubeflow.org/v1
   kind: Profile
   metadata:
       name: nang # 생성하고 싶은 프로필의 이름(네임스페이스로 지정할 이름)
   spec:
       owner:
           kind: User
           name: nang@example.com # 생성하고 싶은 프로필의 이메일(Kubeflow로그인ID)


   - apply 명령어를 이용해 profile을 적용함


   kubectl apply -f nang-profile.yaml


   ※ 프로필 생성 시 spec 하위에 resourceQuotaSpec 추가할 수 있음
   - 유저를 추가할 때 프로필 별 사용할 수 있는 리소스 양 지정 가능


   apiVersion: kubeflow.org/v1beta1
   kind: Profile
   metadata:
       name: nang
   spec:
       owner:
           kind: User
           name: nang@example.com
    	resourceQuotaSpec:
           hard:
               cpu: "2"
               memory: 1Gi
               persistentvolumeclaims: "1"
               requests.storage: "10Gi"

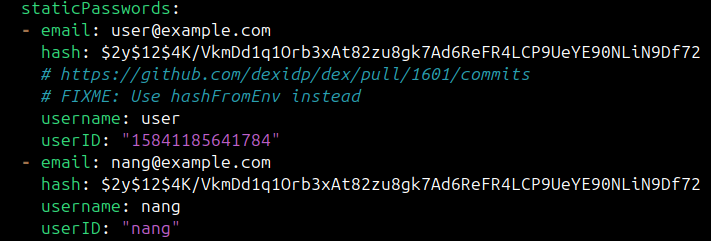

2. config-map.yaml을 활용해 유저 등록
   - kubeflow > manifests > common > dex > base >config-map.yaml 파일을 수정하면 위에서 생성한 유저의 네임스페이스와 Kubeflow의 정보를 매핑함
   - username: 네임스페이스명 / email: Kubeflow 로그인 ID / hash: 암호화된 비밀번호





   - config-map.yaml 적용함


   kubectl apply -f config-map.yaml -n auth

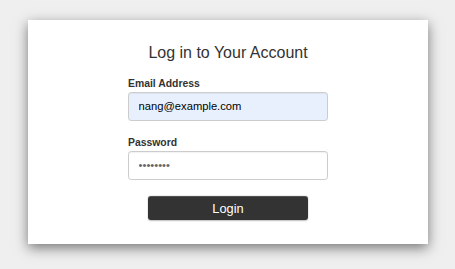

3. 적용 후 확인하기
   - 네임스페이스 및 config 설정을 적용하기 위해서는 dex를 재실행해야 함


   kubectl rollout restart deployment dex -n auth

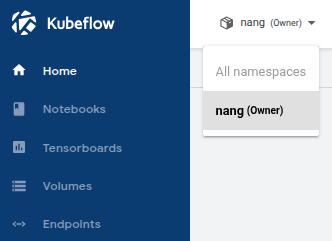

   - 적용이 잘 되었음!!





02. kubeflow 권한 제한하기

kim 프로필 생성

- 이 Profile을 만들면 kim 네임스페이스와 kim@example.com 사용자에게 edit 권한이 부여됨





Role 생성

- kim 사용자가 nang 네임스페이스에 접속했을 때 오직 Notebook만 생성/조회/삭제할 수 있도록 Role을 정의함





Rolebinding 부여





3. Kubeflow 대시보드 설정

01. MLflow 설치 및  대시보드 추가하기

- 두 가지 성격의 저장소가 필요함

• DB (metadata 저장)
• Storage (Artifact 저장)

- DB를 위해 일반적으로 PostgreSQL을 사용하고, 아티팩트를 저장하기 위해 S3를 사용함

- Kubeflow는 기본적으로 저장소로 MinIO를 사용하기에 여기에 mlflow용 버킷을 만들고 사용할 수 있음



MLflow를 위한 Minio bucket 생성

- Kubeflow를 위해 이미 설치된 minio 서비스에 접속해 버킷을 생성함

kubectl port-forward -n kubeflow svc/minio-service 9000:9000







- http://localhost:9000/ 에 접속한 뒤 아래 계정으로 로그인함

• Access Key: minio
• Secret Key: minio123





- 이후 mlflow라는 이름으로 버킷을 생성함



- mlflow를 위한 artifact 저장소가 준비됨

- mlflow를 설치할 Helm 차트에서 설치를 제공해서 따로 설치를 하지 않음





MLflow 설치

- 아래 명령어로 설치를 함

kubectl create ns mlflow

kubectl create -n mlflow secret generic mlflow-secret \
    --from-literal=AWS_ACCESS_KEY_ID=minio \
    --from-literal=AWS_SECRET_ACCESS_KEY='minio123'

helm repo add bitnami https://charts.bitnami.com/bitnami
helm upgrade --install mlflow bitnami/mlflow -n mlflow --version 0.10.3 \
--set minio.enabled=false \
--set externalS3.host=minio-service.kubeflow \
--set externalS3.port=9000 \
--set externalS3.existingSecret=mlflow-secret \
--set externalS3.existingSecretAccessKeyIDKey="AWS_ACCESS_KEY_ID" \
--set externalS3.existingSecretKeySecretKey="AWS_SECRET_ACCESS_KEY" \
--set externalS3.bucket="mlflow" \
--set externalS3.protocol=http





- http://localhost:32429에 접속하고 로그인하면 아래와 같은 화면이 나와야 함

• username: user
• password: kubectl get secret --namespace mlflow mlflow-tracking -o jsonpath="{.data.admin-password }" | base64 -d



virtual service 생성

- Kubeflow의 Central Dashboard에서 하나의 탭을 클릭할 때 다양한 엔드포인트로 라우팅 하기 위해 VirtualService를 사용 (Jupyter, Katib, pipeline 등)

- MLflow 버튼을 클릭하면 mlflow tracker UI로 라우팅 해야 하므로 추가로 Virtual Service를 생성해야 함

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: mlflow
  namespace: kubeflow
spec:
  gateways:
  - kubeflow/kubeflow-gateway
  hosts:
  - '*'
  http:
  - match:
    - uri:
        prefix: /mlflow/
    rewrite:
      uri: /
    route:
    - destination:
        host: mlflow-tracking.mlflow.svc.cluster.local
        port:
          number: 80

kubectl apply -f mlflow_virtual_service.yaml





- /mlflow/ 라는 라우터에 접근 시 mlflow-tracking.mlflow.svc.cluster.local:80로부터 요청을 받아옴





Central Dashboard 수정

- Central Dashboard에 버튼을 추가하기 위해, configmap에 정의된 것을 수정함

kubectl edit cm centraldashboard-config -n kubeflow





- 아래와 같은 내용을 추가함

{
  "type": "item",
  "link": "/mlflow/",
  "text": "mlflow",
  "icon": "device:access-alarm"
}







- 그 후 Central Dashboard를 재시작함

kubectl rollout restart deploy centraldashboard -n kubeflow







- 다시 대시보드에 접근하여 확인함!





02. Kubeflow 대시보드 탭 삭제하기

현재 탭 확인

- 이중에서 'Endpoints'부터 'Executions'까지의 탭을 전부 삭제하고 확인해볼 예정



configmap 수정

- 'Volumes'부터 이전에 추가한 'mlflow' 사이의 탭을 전부 삭제함

kubectl edit cm centraldashboard-config -n kubeflow







- 그 후 Central Dashboard를 재시작함

kubectl rollout restart deploy centraldashboard -n kubeflow





- 다시 대시보드에 접근하면 탭이 삭제된 것을 확인할 수 있음!
